程力威牌CLW5080XQYB5型爆破器材运输车
联系人：赵经理
手机：15926650005
微信：15926650005要购车就扫我
地址：湖北随州南郊平原岗程力汽车工业园
超长质保
专业团队
全程监督
合作共赢
优惠活动：3千－3万

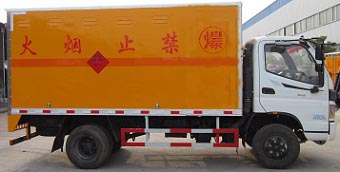

全方位高清图展示
车型简介及具体参数
| 程力威牌CLW5080XQYB5型爆破器材运输车 产品主要技术资料 | |||
| 产品名称： | 程力威牌CLW5080XQYB5型爆破器材运输车 | 外型尺寸(mm)： | 5995x2150x2995 |
| 底盘型号： | BJ1089VEJEA-A2 | 货厢尺寸(mm)： | 4050x2000x1850 |
| 总 质 量 ：(kg) | 8275 | 接近/离去角(° ) | 21/15 |
| 额定质量：(kg) | 4000 | 前悬/后悬(mm)： | 1095/1540,1120/1515 |
| 整备质量：(kg) | 4080 | 高车速(km/h)： | 80 |
| 轴荷： | 3000/5275 | ||
| 底盘参数 | |||
| 底盘型号： | BJ1089VEJEA-A2 | 批次： | 302 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 3360,3800 | 前 轮 距(mm)： | 1730,1685 |
| 额定载客(含驾驶员)： | 后 轮 距(mm)： | 1590,1615 | |
| 轮 胎 数： | 6 | 弹簧片数： | 3+1/6+7,9/11+7 |
| 轮胎规格： | 7.50-16LT 14PR,7.50R16LT 14PR,8.25-16LT 14PR,8.25R16LT 14PR | ||
| 整车说明： | |||
| 发动机参数 | |||||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） | ||
| ISF3.8s5154 ISF3.8s5141 | 北京福田康明斯发动机有限公司 北京福田康明斯发动机有限公司 | 3760 3760 | 115 105 | ||
| 排放标准： | GB17691-2005国Ⅴ,GB3847-2005 | 燃料种类： | 柴油 | ||
| 其它资料 |
| 专用功能说明： |
| 车厢顶部封闭,不可开启。选装右侧箱体不开门。随底盘选装驾驶室。运输介质品名:黑火药,压缩黑火药,电引爆雷管,爆破炸药,点燃导火索,专用烟火制品。运输介质类项号:1.1D,1.1D,1.1B,1.1D,1.4G,1.1G。防护材料:Q235A碳钢,连接方式:左右侧面防护采用螺栓连接,后下部防护采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):420。整车前悬/轴距/后悬(mm)的对应关系为:1120/3360/1515,1095/3360/1540。安装限速装置,限速80km/h。该车安装带有卫星定位功能的行驶记录仪。仅采用前盘制动器和安装ABS以及前置消声器的底盘。采用子午线轮胎。ABS厂家:威伯科汽车控制系统(中国)有限公司,ABS型号44600XXXX0。 |

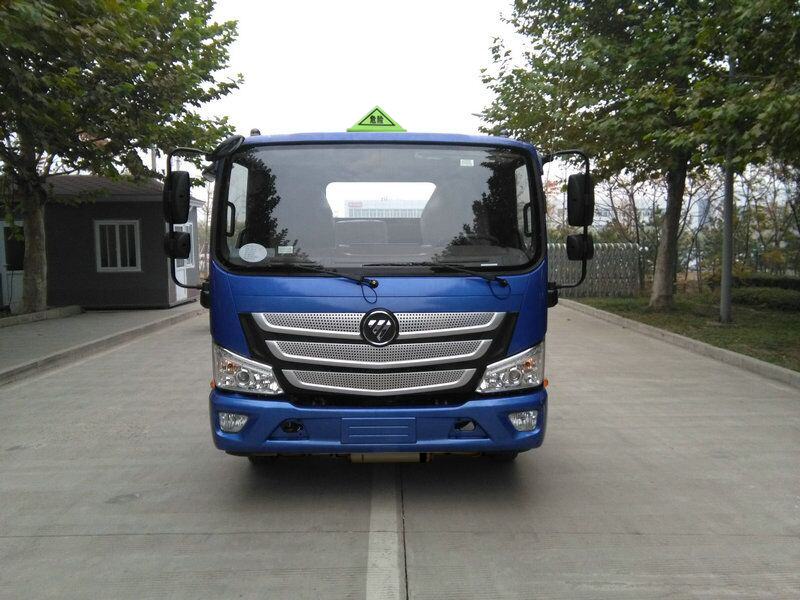

| 多方位图展示： |
| ※ 详细资料及图片请直接与我公司联系，以上产品介绍仅作参考，定车请以合同内容为准。 |
